ダストコレクターパルスジェットバルブ

Qingdao Star MachineはV1614718 Dust Collector Pulse Jet Valveを提供します。これは、ダイアフラム電磁パルスバルブとピストンメカニズムの設計に基づいており、埋め込み構造を採用し、吹き込みパフォーマンスとサービスの長い寿命を伴います。そのコア機能は次のとおりです。

構造的特徴

電磁パイロットヘッド、ピストン、バルブ本体で構成されており、ピストンリアチャンバーの面積は前部チャンバーよりも大きく、空気圧は敏感な閉鎖状態を保証します。

ゴム製ダイヤフラムと圧力スプリングのキャンセル、高強度ピストン構造の使用により、耐久性が大幅に向上します。

ダストコレクターパルスジェットバルブの作業原理は、次の2つの段階に分かれています。

吹く状態：信号が電気コントローラーによって入力された後、電磁パイロットヘッドがアンロードホールを開き、ピストンの前部チャンバーの圧力ガスがピストンを持ち上げて吹くチャネルを開きます。

 閉じた状態：信号が消えた後、アンロード穴が閉じられ、ピストンの後ろのチャンバーのガス圧力がピストンを押してリセットし、チャネルが閉じられます。

技術基準

作業圧力：0.2〜0.6mpa

電圧仕様：DC24VまたはAC220V/50Hz

保護グレード：IP65

作業媒体：きれいな空気

適用可能な温度：室温タイプ-25〜85℃、高温タイプ-25〜230℃。

寿命：100万回

ダストコレクターパルスジェットバルブの設置仕様

シーリングの要件：ねじれた接続には、PTFE原料テープまたは糸シーラントで満たされ、空気分布ボックスの組み合わせ面は滑らかできれいでなければなりません。

空気源処理：空気分布ボックスの空気入口パイプには、フィルターとレギュレータを装備する必要があり、底部には、圧縮空気が乾燥して不純物がないことを確認するための排水バルブが装備されています。

処理精度：エアパッケージの設置は、図2の処理に従って、サイズの耐性と表面の粗さを確実にするために表面を終了します。

クリーニング要件：残留破片を避けるために、取り付け前にエアバッグとブローパイプを徹底的に洗浄する必要があります。

繋がり

ラウンドマニホールドでインストールする場合、接続の一致を確保するために、寸法は図3に従って行う必要があります（例：φ150/φ120アパーチャ）。

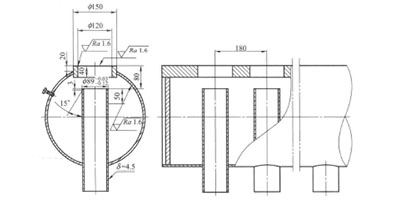

マニホールド接続の機械加工図（図2）は、総幅180 mm、面取り、Δ= 4.5 mmの壁の厚さ：重要な寸法を指定しています。

外部寸法

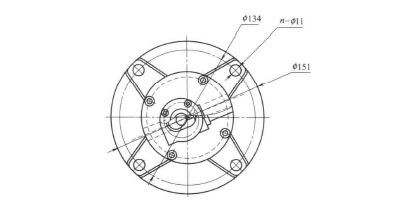

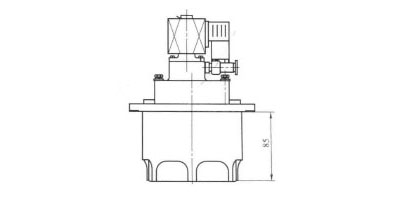

3インチのダストコレクターパルスジェットバルブの外部寸法を図3に示します。これは、総長さ134mmやφ151mmの取り付けホールなどの重要なパラメーターを示しています。

コンパクトな設計と柔軟なブローパイプ配置により、バルブは、工業用ダスト除去システムでの高効率の灰洗浄の需要に適しています。ピストン構造と電磁制御を最適化することにより、迅速な応答と安定した動作を実現し、輸出製品の信頼性と精度の厳しい要件を満たします。

図1 図2図3
