石炭火力発電所におけるフィルターバッグの漏れ防止のオプション：接着コーティングプロセスとPTFEテープの応用プロセスの比較

一般的に、ホットメルトプロセスが望ましいですフィルターバッグ漏れ防止、およびホットメルトプロセスを使用できない場合、接着コーティングプロセスまたはPTFEテーププロセスを選択できます。複雑な煙道ガス条件と石炭火力発電所の過酷な環境により、耐熱性と酸耐性耐性の観点から、接着コーティングプロセスとPTFEテーププロセスを評価し、バッグの漏れ防止測定の選択の参照を提供しました。

1 PTFEテープの耐熱性

石炭火力発電所の煙道ガス温度は通常100℃を超えており、一部の特別な条件は170°に達する可能性があり、瞬間的な動作温度は200°以上に達することさえあります。高温環境の実際の労働条件をシミュレートするために、高温オーブンに置かれた5×5 cmの試験サンプルの仕様は、24時間の条件下で200℃で熱処理して、明らかな変化を観察します。図1に示すように、高温処理の前後に接着剤およびPTFEテープでコーティングされたサンプルの比較から、接着剤コーティングされたサンプルの外観は色がわずかに黄色がかったが、シーラントはフィルター材料の基質としっかりと結合したことがわかります。一方、PTFEテープは明らかな収縮を受け、PTFEテープの端は明らかな濃い黄色の物質を滲み出させました。したがって、PTFEテープとステッチの融合は、PTFEと基質の熱融合ではなく、高温環境には適していない接着剤に依存していることが示されます。

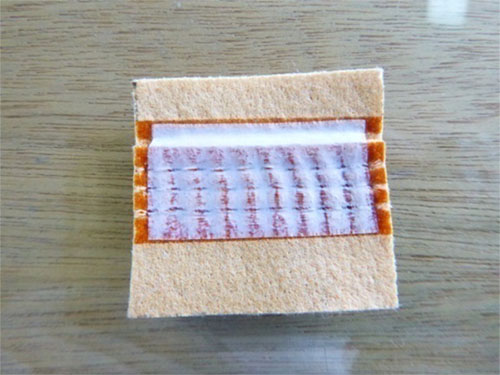

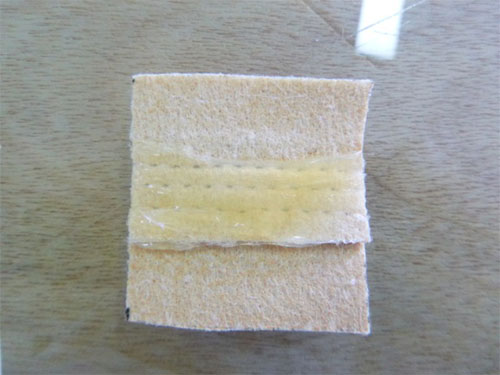

図1高温処理後のサンプル（接着剤でコーティングされた左画像、PTFEテープで右画像）

2。酸耐性

石炭中の硫黄を燃やしてSO2を生成し、酸化して水と接触して高度に腐食性の硫酸を形成します。これは、ピンホールシーリングに使用されるシーラントとPTFEテープに特定の効果をもたらします。酸腐食環境の実際の労働条件をシミュレートするために、35％硫酸溶液に配置された5×5 cmの試験サンプルの仕様を24時間に浸し、見かけの変化を観察します。図2に示すように、硫酸溶液で処理した後に接着コーティングプロセスによって処理されたサンプルは、色の外観は大きく変化しません。接着剤はわずかに粘着性がありますが、シーラントはフィルター基板としっかりと結合できます。硫酸溶液によって処理されたPTFEテープ処理サンプル、PTFEテープは落ち、フィルター基板はほぼ分離されています。したがって、エンジニアリングアプリケーションでは、PTFEテープは酸腐食性環境で落ちる傾向があり、ピンホールシーリングの故障と粉塵漏れのリスクをもたらすため、接着剤コーティングプロセスは強酸腐食環境により適しています。

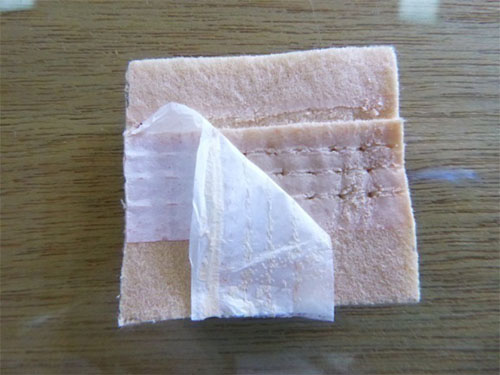

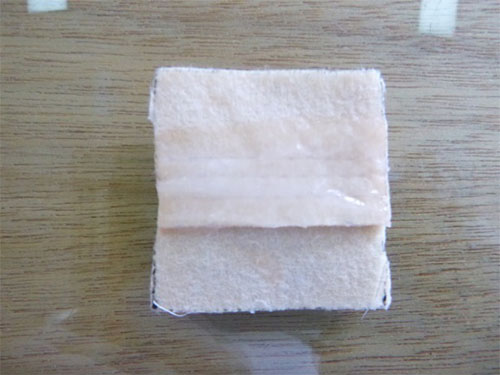

図2硫酸で処理した後のサンプル（接着剤でコーティングされた左画像、PTFEテープで右画像）

要約すると、テストを通じて、接着コーティングプロセスは、PTFEテーププロセスと比較して、耐熱性と酸耐酸耐性が優れていることがわかります。

3.典型的なケーススタディ

メーカーAのピンホールでPTFEテーププロセスで処理されたフィルターバッグを使用して、湖南省の湖yang市のボイラーが2016年9月に稼働し、フィルターバッグ12か月の手術後、テストと評価のためにランダムに選択されました。

フィルターバッグの外側から、フィルターバッグのピンホールはPTFEテープで密閉されており、バッグの頭、ボディ、および底がPTFEテープの複数の膨らみと剥がれを示しています。図3.1に示すように、PTFEテープはバッグボディのローカル位置で膨らんでいました。 PTFEテープの膨らみと落ちているため、大量のほこりが袋の中に残っており、顕微鏡の下では、塵がピンホールの端に広がっていて、局所的なピンホールが明らかな塵の浸潤を持っていることがわかりました。

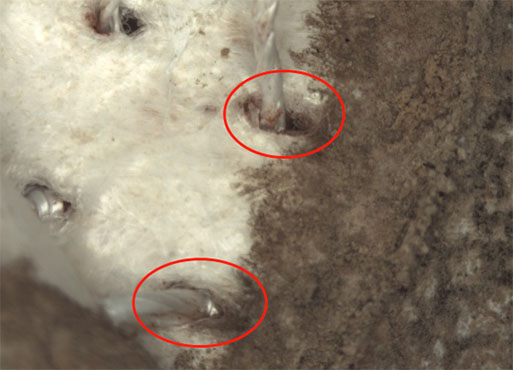

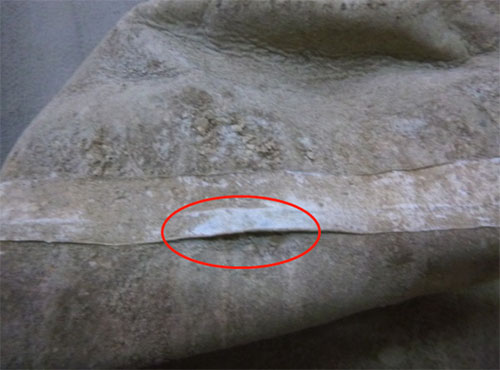

図3フィルターバッグのローカル位置でのPTFEテープの膨らみ（左の写真は全体的な効果を示し、右の写真はローカル顕微鏡の拡大を示しています）

4。結論

フィルターバッグバッグフィルターのコアコンポーネントとして、フィルターバッグのステッチピンホールは、過度の基準の放出によって引き起こされるダストエスケープのリスクを減らすために、粉塵漏れが見える場合がありますが、フィルターバッグの漏れの生産から、フィルターバッグステッチの使用の要件に合わせて把握する必要があります。 プロセス。実験結果は、接着剤コーティングプロセスがPTFEテーププロセスよりも耐熱性と酸耐性耐性が優れていることを示しています。また、PTFEテーププロセスが実際に適用されると、PTFEテープが落ちてピンホールを浸透させるリスクがあります。したがって、ホットメルトプロセスを使用できない場合、より信頼性の高い接着コーティングプロセスを使用する必要があり、PTFEテーププロセスを慎重に選択する必要があります。
